广东、福建地区水泵风机设备在线监测智慧云平台

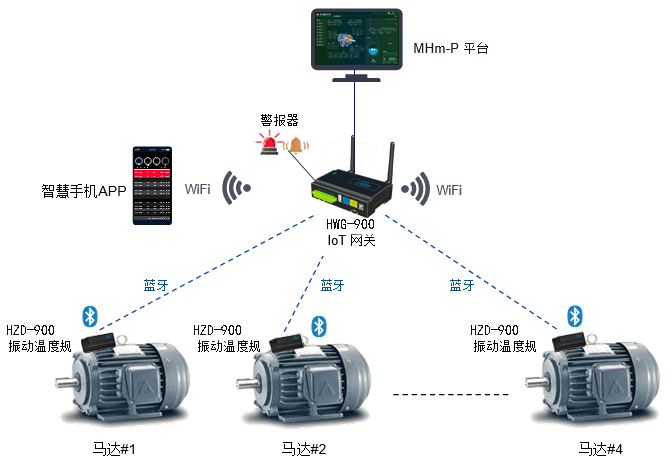

      一、 水泵风机设备在线监测智慧云平台架构

1．1.1 HZD-900 与HWG-900 之连接：

HZD-900 感知数据以蓝牙 5.0 无线传输至 HWG-900 蓝牙5.0接收模块。在厂内传输距离约 30 M。

1．1.2 HWG-900 与 MHm-P 之连接：

如果现场并无网络架构，HWG-900可采用4G/5G (NB-IoT) 移动数据方式，将健管数据传至中控室 MHm-P平台。

‚如果现场已有网络架构，则 HWG-900 可采用 WiFi 或Ethernet网线 (RJ45) 接入用户既有内网，传至MHm-P 平台。

二、水泵风机设备在线监测智慧云平台组成

（1）采集层：由特别设计的智能传感器组成，主要包括无线振动/温度传感器配套产品。用途是采集机电设备运行状态数据，并具备实时上报数据的能力。

（2）通讯层：本案通过功能强大的物联网网关，将采集的数据上传到互联网，或直接推送给智能手机。

（3）主站层：本案通过网关进行数据收集，可以和中控室的DCS系统进行对接，同时网关的数据也传输到MHm-P平台进行数据的储存和分析。

（4）本系统为私有云部署系统，数据均不会上互联网，这样避免了设备运行数据的泄露风险，保障了工厂生产数据的私密性。

 三、水泵风机设备在线监测智慧云平台数据分析

机电设备随着运转时间的增加，设备劣化的加深是不可避免的，一旦劣化程度超过极限值就会出现故障，且往往是突发性的故障（事故），我们本次针对机电设备加装振动温度监测点，实时了解和掌握设备劣化程度，可预知性维护，最大化减少意外停机。本产品使用最先进的MEMS技术，提供振动RMS、FFT、Raw Data、温度、健康指数监测，振动传感器与温度传感器集成一体，体积小巧，内置电池，安装方便。
